W świecie inżynierii oprogramowania, gdzie każdy szczegół ma znaczenie, a precyzja myśli musi znaleźć swoje odbicie w strukturze systemu, diagramy aktywności UML jawią się jako eleganckie narzędzie porządkujące chaos. To one nadają kształt procesom, pozwalają zrozumieć logikę przepływu zdarzeń i uchwycić dynamikę systemu, zanim zostanie on jeszcze zapisany w linijkach kodu. Choć z pozoru proste, w rzeczywistości stanowią głęboką metaforę, pokazują, że każdy system informatyczny, podobnie jak organizacja czy człowiek, działa w rytmie decyzji, czynności i przejść.
Rytm działania – serce każdego procesu
Diagram aktywności w języku UML (Unified Modeling Language) to narzędzie wizualne, które opisuje przepływ sterowania lub danych między czynnościami w systemie. Można go porównać do storyboardu życia aplikacji – opowiada historię procesu, krok po kroku, od początku aż po koniec. Pokazuje, jak system reaguje na zdarzenia, jakie decyzje są podejmowane i jak dane przepływają przez kolejne etapy.

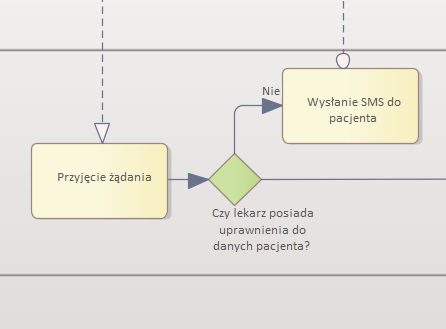

Każdy diagram aktywności zaczyna się od czarnego punktu początkowego symbolicznego „startu” procesu. Dalej pojawiają się aktywności, czyli prostokąty z zaokrąglonymi rogami, reprezentujące konkretne działania, które wykonuje system lub użytkownik. Przepływ między nimi pokazują strzałki, a gdy pojawia się wybór, scena zostaje zdominowana przez bramki decyzyjne romby przypominające skrzyżowanie dróg, gdzie proces wybiera ścieżkę w zależności od warunków logicznych.
Bramki, synchronizacje i pętle – złożoność prostoty
Jedną z największych zalet diagramów aktywności jest możliwość odwzorowania nie tylko liniowego toku zdarzeń, lecz także równoległych procesów, decyzji i synchronizacji. Dzięki specjalnym konstrukcjom, takim jak fork i join, możliwe jest rozdzielenie procesu na kilka równoległych ścieżek (np. równoczesne działania kilku modułów systemu), a następnie ich ponowne zsynchronizowanie.
Wyobraźmy sobie scenariusz w systemie bankowym: użytkownik zleca przelew. Po jego zatwierdzeniu system równolegle:
- wysyła powiadomienie e-mail,
- aktualizuje historię transakcji,
- obniża saldo na koncie.
Każda z tych czynności to osobna aktywność, ale dopiero gdy wszystkie zakończą się sukcesem, proces może przejść dalej. Ten moment „złączenia” reprezentuje właśnie bramka synchronizująca join, wizualny znak, że system potrafi działać wielowątkowo, ale z matematyczną precyzją wraca do porządku.
Podobnie działają pętle, które na diagramie można pokazać za pomocą powrotnej strzałki. Dzięki nim procesy iteracyjne np. sprawdzanie poprawności danych czy ponawianie prób po błędzie stają się zrozumiałe już na etapie projektowania.
Między światem ludzi a maszyn
Diagramy aktywności nie służą tylko programistom. Ich piękno polega na tym, że łączą dwa światy: techniczny i biznesowy. Zrozumie je zarówno analityk systemowy, jak i menedżer projektu. Wystarczy jedno spojrzenie, by zobaczyć, gdzie proces się rozdziela, gdzie trwa długo, a gdzie może wystąpić konflikt czy opóźnienie. Dlatego często wykorzystuje się je również do optymalizacji procesów biznesowych, zanim jeszcze powstanie choćby jedna linijka kodu.
W nowoczesnych metodykach wytwarzania oprogramowania, zwłaszcza w BPM (Business Process Management), diagramy aktywności pełnią rolę pomostu tłumaczą intencje biznesu na język logiki procesowej. Gdy analityk biznesowy opisuje scenariusz działania systemu, diagram aktywności staje się jego wizualnym uzupełnieniem. Dzięki niemu można zobaczyć, gdzie proces wymaga decyzji człowieka, a gdzie system działa automatycznie.
Od UML do kodu – praktyka inżynierska
W nowoczesnych środowiskach programistycznych diagramy aktywności nie są jedynie ozdobą dokumentacji. Coraz częściej stanowią fundament projektowania logiki aplikacji. W narzędziach takich jak Enterprise Architect, Visual Paradigm czy IBM Rational można bezpośrednio tworzyć model, który później przekłada się na implementację. Niektóre środowiska pozwalają nawet generować z diagramów szkielety kodu, w których aktywności odpowiadają metodom lub funkcjom, a decyzje instrukcjom warunkowym.
W podejściu Model-Driven Development (MDD) diagram aktywności to nie tylko ilustracja, lecz formalny model systemu. Oznacza to, że można go analizować, testować, a nawet symulować. Dzięki temu błędy logiczne wychwytywane są na etapie projektowania, co znacząco obniża koszty w późniejszych fazach.
Przykład z życia – proces rejestracji użytkownika
Aby zrozumieć praktyczne zastosowanie, wyobraźmy sobie prosty scenariusz: proces rejestracji użytkownika w aplikacji mobilnej.
- Start – użytkownik otwiera aplikację.
- Wprowadzenie danych – system prosi o e-mail, hasło i potwierdzenie.
- Weryfikacja danych – bramka decyzyjna sprawdza, czy dane są poprawne. Jeśli nie, proces wraca do kroku 2.
- Utworzenie konta – aktywność tworzy rekord w bazie danych.
- Wysłanie e-maila aktywacyjnego – proces równoległy do utworzenia profilu użytkownika.
- Potwierdzenie adresu e-mail – kolejna decyzja: czy użytkownik kliknął link aktywacyjny?
- Aktywacja konta – koniec procesu.
Taki diagram nie tylko ułatwia zrozumienie przebiegu logiki, lecz także pomaga zespołowi programistycznemu zidentyfikować możliwe punkty awarii: co się stanie, jeśli e-mail nie dotrze, albo jeśli użytkownik nie potwierdzi adresu?
Dlaczego warto modelować aktywności?
W epoce szybkiego wytwarzania oprogramowania, zwinnych metod i iteracyjnych wdrożeń, łatwo ulec pokusie „robienia od razu”. Jednak diagramy aktywności uczą cierpliwości i przewidywania. To narzędzie strategiczne, które pomaga zobaczyć nie tylko, co robi system, ale dlaczego i kiedy to robi. Ułatwia komunikację między zespołami, redukuje ryzyko błędów i pozwala spojrzeć na system z perspektywy przepływu, a więc tak, jak naprawdę działa.
Podsumowanie
Diagramy aktywności UML to jak choreografia procesów – rytmiczna, precyzyjna i logiczna. Każdy symbol ma znaczenie, a każda strzałka prowadzi do nowego aktu w scenariuszu działania systemu. Dzięki nim projektanci oprogramowania nie tylko planują kod, ale tworzą narrację – historię działania systemu, którą mogą zrozumieć wszyscy uczestnicy projektu.
W epoce, gdy systemy stają się coraz bardziej złożone, a procesy coraz bardziej rozproszone, diagramy aktywności pozostają jedną z niewielu metod, które łączą estetykę z inżynierią, prostotę z głębią i intuicję z formalizmem.
